Reparacion y limpieza de fuente de poder , marca Siemens |
|
Os enseñamos en esta ocasión una gran fuente de poder de la marca Siemens que nos han traído a reparar
Se utiliza para alimentar un controlador de posicionamiento de una maquina herramienta.
Estamos en una fase inicial de evaluación de los daños, con la apertura y visionado, parece ser que se ha derramado algún aceite que ha impregnado la zona de los ventiladores, el resto del conjunto esta bastante sucio y sera limpiado.
|
| |
|
Os dejamos con las imágenes comentadas
 |
Vista lateral del conjunto ensamblado, con las grandes clemas de salida de tensión, en la parte inferior entrada de aire para los ventiladores del refrigerador de los IGBT
|
 |
Visión general de la electrónica
|
 |
Proceso de limpieza de la placa de condensadores
|
 |

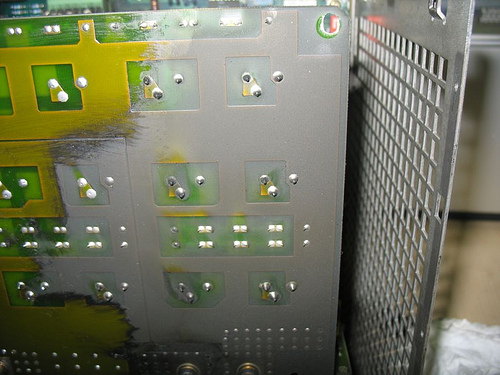

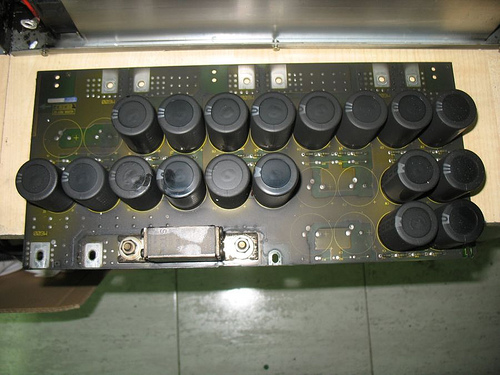

Vista lateral de la placa de condensadores una vez limpia
|
 |

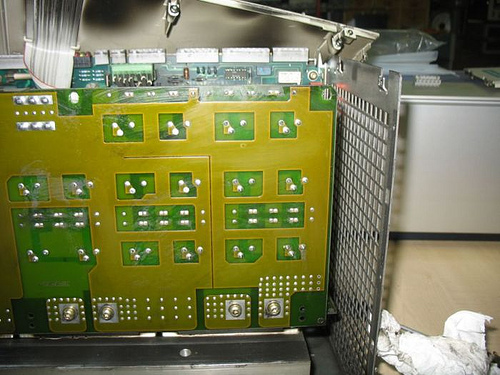

Placa de condensadores de compensación y filtrado.
|
 |

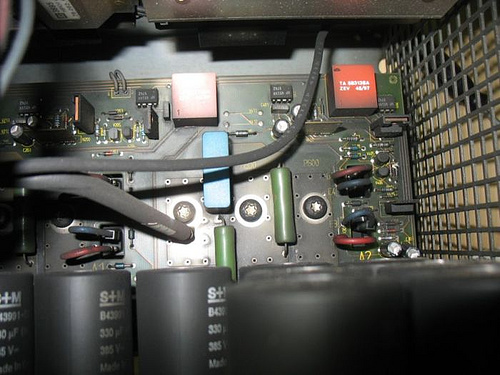

Vista desde el angulo superior de la placa de la electrónica de potencia y la placa de los condensadores de compensación.
|
 |

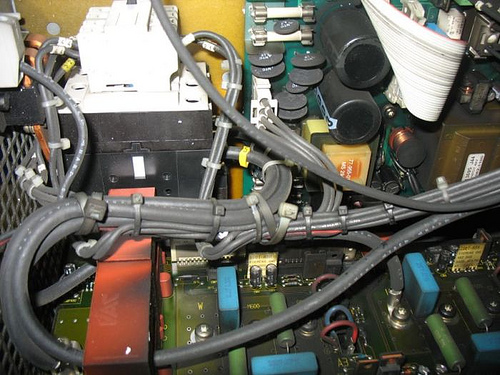

Vista de los sensores de intensidad en Rojo, y del contactor de salida de tensiones, arriba a la izquierda
|
 |

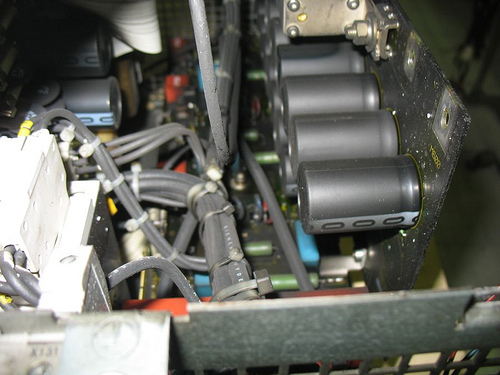

Vista lateral de la placa de condensadores.
|
 |

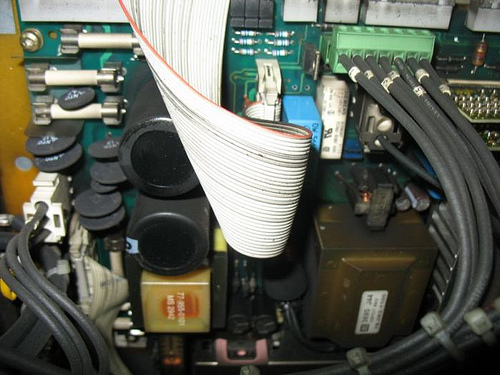

Placa con la fuente de alimentación del conjunto, a la derecha los fusibles de entrada, en la parte inferior derecha la fuente conmutada, la cinta plana es para una conexión exterior para el control.
|
 |

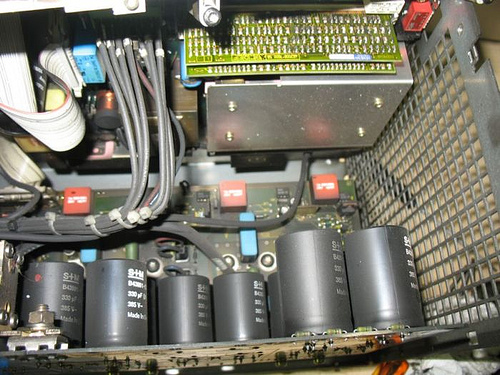

Vista lateral, con la placa de condensadores retirada, del conjunto de la electrónica, al fondo a la izquierda el contactor de salida en blanco, al fondo a la derecha la Fuente de alimentación del conjunto y la electrónica de control. en la parte de abajo la electrónica de potencia.
|
 |

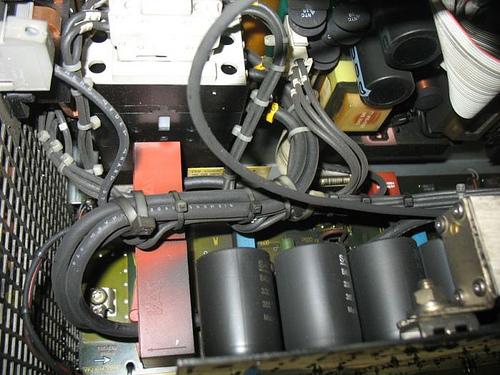

Vista lateral de los detectores de intensidad.
|
 |

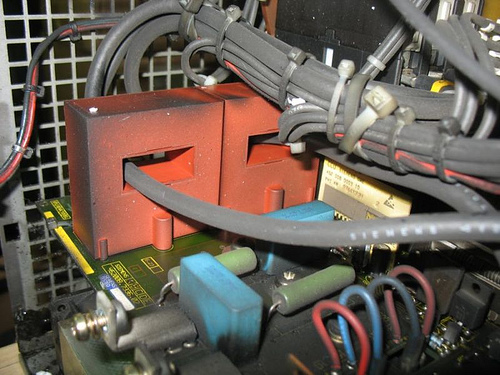

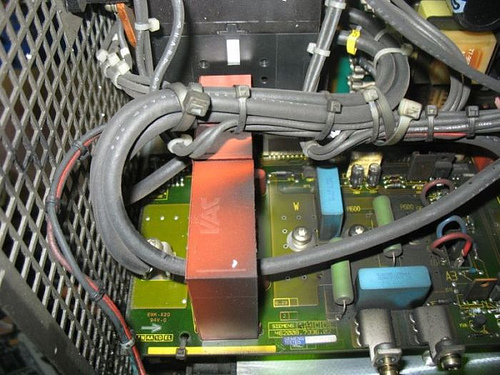

Vista de los detectores de intensidad desde otro angulo, véase como los cables de salida de tensión de la fuente pasan por su interior, como en las pinzas amperimétricas.
|
 |
Vista de los terminales de conexiona atornillada al IGBT
|
 |

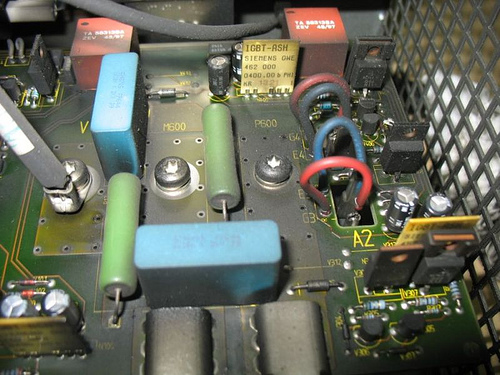

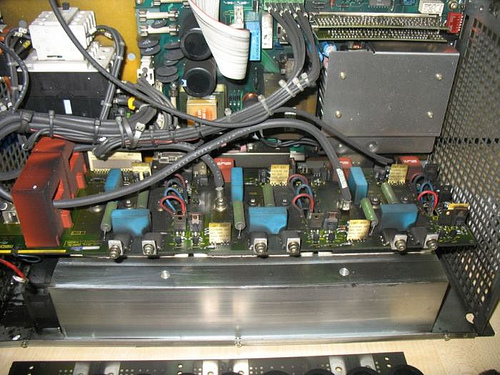

Vista ampliada de la conexión al IGBT montado en un disipador inferior de aluminio con ventilación forzada, se ven las resistencias de excitación y condensadores de filtrado de impulsos en azul, a la derecha transistores de excitación del IGBT
|
